Пленочные клавиатуры

Пленочные клавиатуры предназначены для  ввода информации в различных приборах промышленного, медицинского, бытового и др.  назначения.  Пленочная клавиатура представляет собой сборку декоративной приборной (лицевой) панели и контактной пластины с гибким шлейфом для подключения к плате через разъем.

Пленочные клавиатуры пользуются в настоящее время большой популярностью. Количество областей применения пленочных переключателей постоянно растет. Они в значительной степени вытеснили классические электромеханические переключатели и клавишные выключатели из приборов и оборудования.

 Основные преимущества плёночных клавиатур:

  • низкая себестоимость;
  • большой ресурс работы;
  • простота монтажа;
  • возможность проектирования своего собственного дизайна.

Для улучшения восприятия информации на пленочных клавиатурах могут применяться:

  • тонировка окна лицевой панели в различной цветовой гамме с определенным коэффициентом прозрачности;
  • электролюминесцентная подсветка различных элементов;
  • использование светодиодов (в том числе встроенных светодиодов).

Плёночные клавиатуры могут быть выполнены на основе жесткой стеклотекстолитовой печатной платы, на основе гибких фольгированных диэлектриков или на основе полиэфирных пленок с нанесением токопроводящего слоя.

Плёночные клавиатуры на основе жесткой стеклотекстолитовой печатной платы.

Конструкция данных клавиатур включает в себя жесткое основание в виде стеклотекстолитовой печатной платы с гальваническим покрытием и наклеенной на нее декоративной приборной (лицевой) панели. Клавиатуры могут содержать прозрачные окна под дисплеи и индикаторы, встроенные светодиоды в SMD исполнении. Возможно использование кнопок или тумблеров.

Тактильный эффект достигается либо формовкой декоративной приборной панели, либо использованием сферической металлической мембраны.

Верхняя поверхность клавиатуры может быть выполнена как глянцевой, так и с антибликовым (матовым) покрытием.

Плёночные клавиатуры на основе гибких фольгированных диэлектриков

Плёночные клавиатуры на основе гибких фольгированных диэлектриков имеют большой диапазон рабочих температур и малое, по сравнению с клавиатурами на основе токопроводных паст,  сопротивление токопроводных дорожек. Выводной шлейф в данных клавиатурах является продолжением гибкой печатной платы. Этим самым повышается надежность, т.к. отсутствует механическое или паяное крепление. Шлейф заканчивается разъемом клинчерного или компостерного типа.

На стороне установки мембран на гибкую печатную плату имеется возможность пайки сигнальных светодиодов индикации в SMD исполнении.

Токопроводные дорожки выполнены из меди с гальваностойким покрытием. За счет этого увеличивается срок службы изделия. Затем на гибкую печатную плату сверху наклеивается декоративная приборная (лицевая) панель. Такие клавиатуры также могут иметь прозрачные окна под дисплеи, светофильтры и т.п.

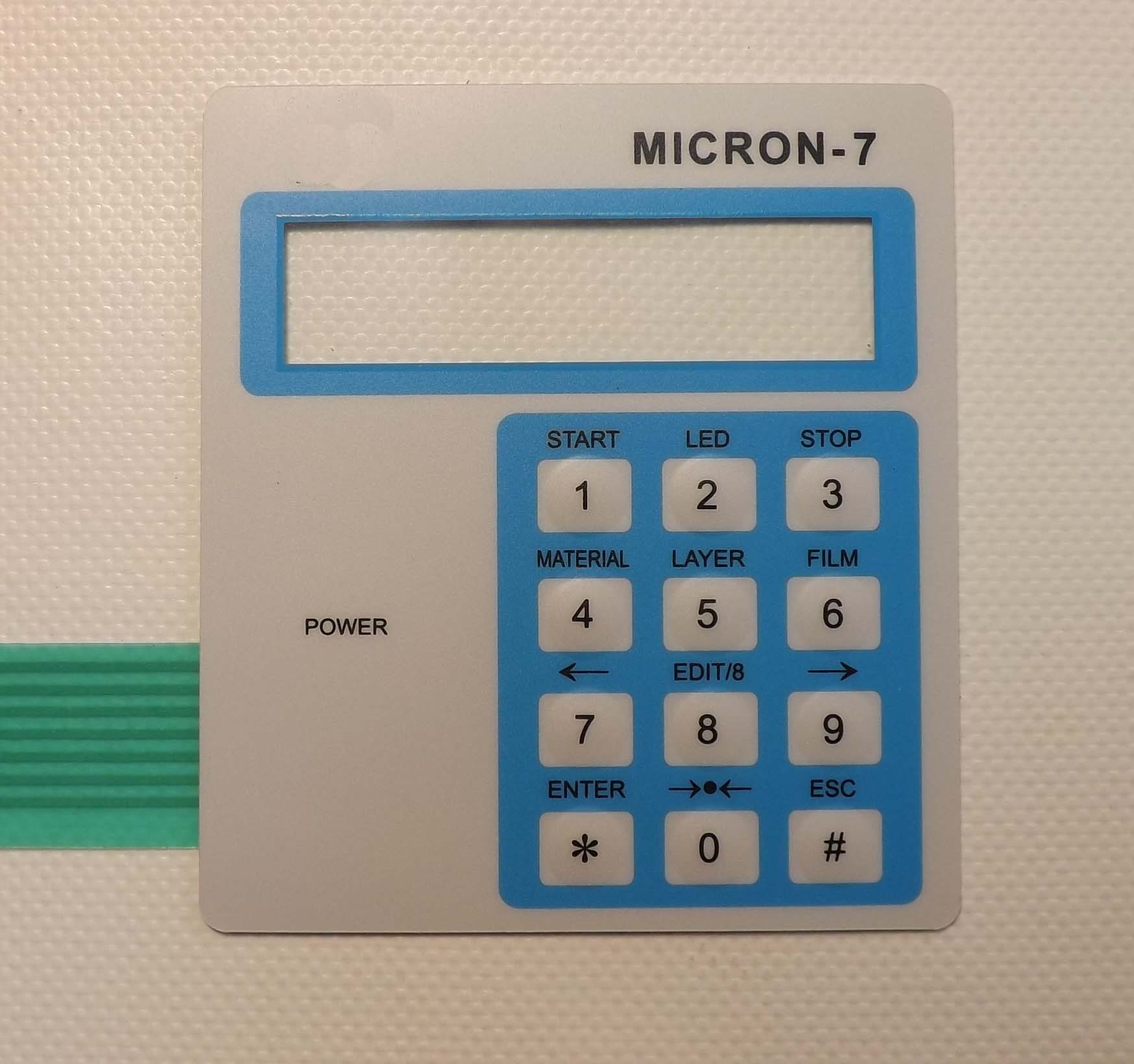

Плёночные клавиатуры на основе полиэфирных пленок с нанесением токопроводящего слоя.

Пленочные клавиатуры изготавливаются на полиэфирной (ПЭТФ) пленке. Проводники в данных клавиатурах формируются путем нанесения и полимеризации токопроводных паст. Рисунок с изображением фона, клавиш, специальных символов и окон просветлений нанесен на внутреннюю сторону декоративной приборной (лицевой) панели, что обеспечивает его защиту от истирания, воздействия внешней среды, органических растворителей, моющих и дезинфицирующих средств. На внешнюю сторону нанесено антибликовое покрытие, дающее дополнительную защиту. Пленочные клавиатуры могут содержать окна просветлений под дисплеи и светодиоды (прозрачные или с цветными светофильтрами, матовые или глянцевые). Размеры, расположение и количество кнопок, графическое и цветовое оформление, электрическая схема, место вывода шлейфа, окна под дисплеи и индикаторы выполняются в соответствии с требованиями Заказчика. Панели над зоной кнопок имеют специальную формовку, обеспечивающую тактильный эффект, причем  чувствительность кнопок можно подобрать по желанию заказчика. На обратную сторону пленочных клавиатур наносится клеевой слой, предназначенный для фиксации их на корпусе прибора. Шлейф, для подключения клавиатуры к плате, выбирается по длине и по шагу контактов. Пленочные клавиатуры могут комплектоваться разъемами для наиболее удобного подключения к плате.
